Mukautettu syväpiirustus: DS Metalin raskaat kuoret ja säiliöt

Globaalilla teollisuussektorilla erittäin tarkkojen, syvävedettyjen ruostumattomasta teräksestä valmistettujen kuorien ja säiliöiden hankinta vaatii kumppanin, joka tasapainottaa massiivisen laitteistokapasiteetin vivahteikkaan suunnitteluosaamisen kanssa. klo DS metallia , toimimme 12 000 neliömetrin laitoksesta, joka tarjoaa teknisen sillan OEM-valmistajille Euroopassa, Pohjois-Amerikassa ja Australiassa monimutkaisten metallisuunnitelmien toteuttamiseen.

1. Äärimmäinen muovauskapasiteetti: 200-3300 tonnia

Olemme erikoistuneet laajamittaiseen ja raskaaseen syvävetoon, jossa hyödynnetään erilaisia hydraulisia puristimia 200-3300 tonnia. Näin voimme käsitellä paksuseinäisiä materiaaleja ja ylisuuria komponentteja, joita tavalliset leimaamot eivät pysty käsittelemään.

Suurin vetosyvyys: 450 mm | Suurin halkaisija: 1 700 mm | Max paksuus: 14 mm.

Geometrian monipuolisuus: Asiantuntemus pyöreistä, neliöistä, suorakaiteen muotoisista ja monimutkaisista epäsäännöllisistä muodoista, jotka on räätälöity erityisiin tilavaatimuksiisi.

Insinöörin kulma: Teknisiä suunnitteluvinkkejä

Onnistuneen muovauksen varmistamiseksi ja materiaalivaurioiden minimoimiseksi insinööritiimimme suosittelee noudattamaan näitä todistettuja syvävetoohjeita:

Limit Draw Ratio (LDR): Parhaan tuloksen saavuttamiseksi LDR:n tulee pysyä välillä 2,1–2,3 teräksellä ja 2,0–2,2 alumiinilla.

R-arvokerroin: Priorisoimme materiaalit, joiden anisotropia on normaali (r-arvo) > 1,5 varmistaaksemme erinomaisen kestävyyden ohenemista vastaan ​​suuren vähennyksen aikana.

Kulmasäteen strategia: Halkeilun estämiseksi lävistyskulman minimisäteen tulee olla 4–8 kertaa materiaalin paksuus.

Seinän vaihtelu: Odota seinämän paksuuden vaihtelua ±10–20 % työkarkaisun vuoksi; Suosittelemme kriittisten vyöhykkeiden määrittämistä piirustuksissasi kohdennettua DFM-analyysiä varten.

2. Tekninen arviointi ja laserkartoitustuki

Emme vain ota vastaan tilauksia; varmistamme valmistettavuuden. Suunnittelutiimimme tarjoaa korkean tason teknisen arvioinnin useiden kanavien kautta:

Piirustusanalyysi: Tuemme 3D-mallien (STEP, IGS) täydellisiä teknisiä arviointeja ja yksityiskohtaisia PDF-piirustuksia.

Reverse Engineering: Jos piirustus ei ole saatavilla, tuemme laserkartoitusta ja 3D-skannausta saatuaan fyysisen näytteesi, jotta voimme luoda erittäin tarkkoja digitaalisia malleja.

Rehellinen neuvo: Mittojen, toleranssien, materiaalien ja pintakäsittelyn perusteella annamme rehellisiä ja ammattimaisia ​​suosituksia projektin todellisesta sovelluksesta ja mahdollisesta kustannusoptimoinnista.

3. Kattava toissijainen käsittely (integroitu TCO-vähennys)

Vähentääksemme kokonaiskustannuksiasi (TCO) yhdistämme koko tuotantosyklin saman katon alle. Toissijaiset toimintamme varmistavat, että komponenttisi toimitetaan "kokoamisvalmiina":

Tarkka leikkaus: 5-akselinen 3D-laserleikkaus (toleranssi ±0,1 mm) – eliminoi kalliiden toissijaisten trimmaussuulakkeiden tarpeen.

Koneistus ja muotoilu: CNC-työstö, tarkkuustaivutus ja lävistys.

Liittäminen ja viimeistely: Robotti-MIG/TIG-hitsaus ja tarkka kokoonpano.

Edistynyt pintakäsittely: Sähkökiillotus (satiinimatta), hiekkapuhallus, jauhemaalaus ja passivointi kansainvälisten hygienia- ja korroosiostandardien mukaisesti.

4. Ydinpalvelusektorit ja arvokkaat komponentit

Syvävedetyt ratkaisumme palvelevat 8 kriittistä teollista pilaria:

Energia ja ympäristö: Virta-akkukotelot, palvelinkeskuksen jäähdytyskuoret ja ammattivalaistuskotelot.

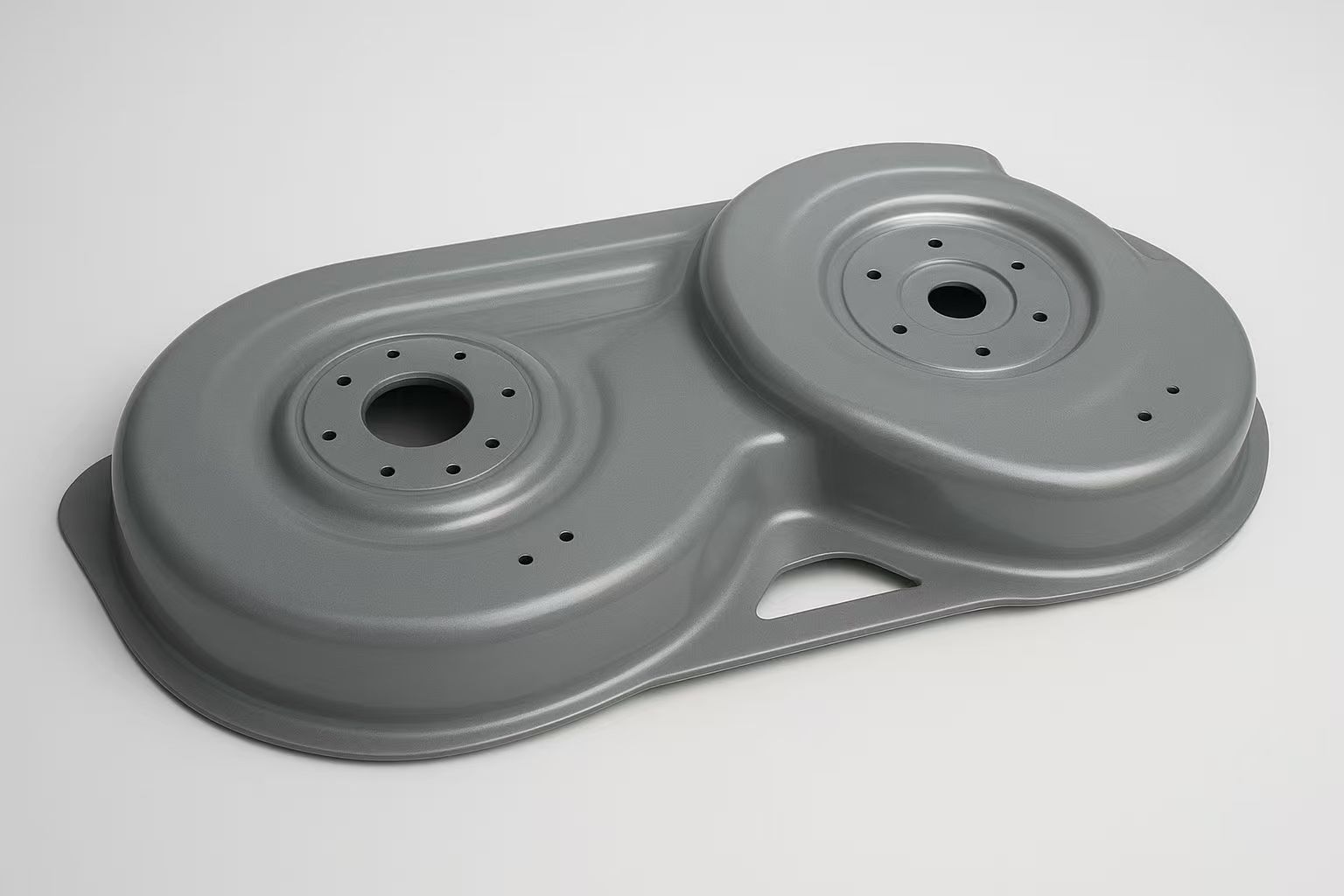

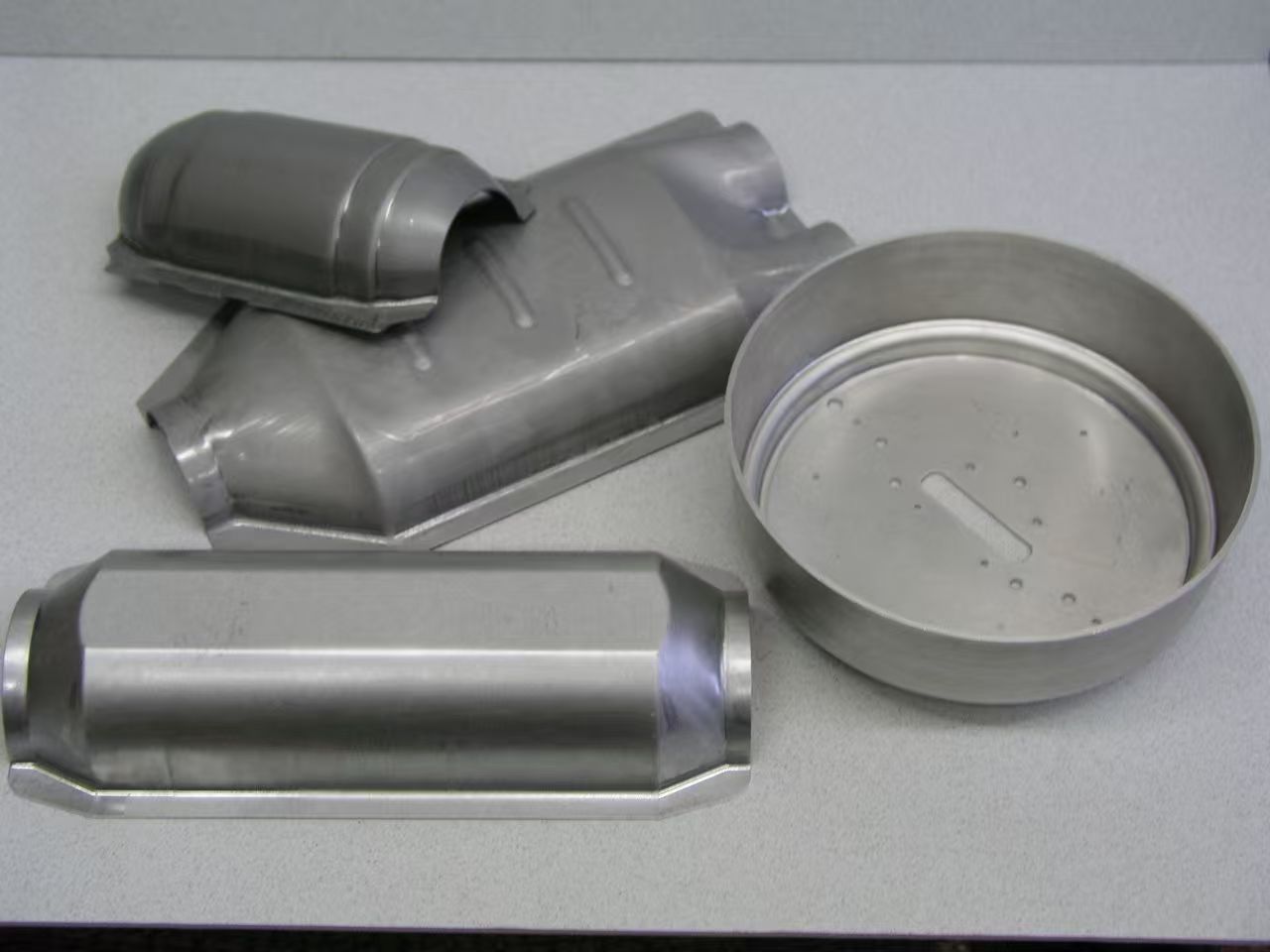

Autot ja liikenne: Polttoainesäiliöt, raskaat hihnapyörän kotelot ja tarkat puskurivahvikkeet.

Teollisuuslaitteet: Korkeapainepumppujen vaipat, instrumenttien kotelot ja suojakannet.

Lääketiede ja ruoka: Laajamittainen sterilointikammiot, integroidut pesualtaat, sekoitusaltaat ja saniteettioluttynnyrit.

Kodinkoneet: Saumattomat pesukonerummut, jääkaapin vuoraukset/paneelit ja astianpesukoneen altaat.

Maatalous: Raskaiden koneiden kotelot, traktorin koripaneelit, niittokannet ja karjan ruokintakaukalot.

Rautatie ja tunnelit: Rakenteelliset kannattimet, kiskovaunujen koriosat, tuuletuskotelot ja sähköjärjestelmän kotelot.

Kaivostoiminta: Raskaat porauspäät, akkukotelot maanalaisille laitteille ja kuljetinrullat/kotelot.

5. Laadunvarmistus: Prototyypeistä massatuotantoon

Ei vähimmäistilausmäärää (MOQ): Tukee matkaasi ensimmäisestä prototyypistä suuriin eriin.

Tiukka tarkastus: Jokainen erä käy läpi tiukat laatutarkastukset korkean tuoton ja minimaalisten vikojen varmistamiseksi.

Oletko valmis mittaamaan tuotantoasi? Ota yhteyttä myynti- ja suunnittelutiimiimme tänään pyytääksesi alennettuja näytteitä tai kilpailukykyisen tarjouksen joukkotilauksista. Tuemme täydellistä OEM-räätälöintiä prototyypistä massatuotantoon. 12 tunnin vastaus taattu. Hanki joukkolainaus ja näyte tänään
