Mihin kuormalavojen jalkoja ja sisäkkäisiä tulppia käytetään?

Lavojen jalat ja pesätulpat ovat kaksi toisiaan täydentävää muovikomponenttia, joita käytetään ensisijaisesti arkkilavojen ja tasaisten kuormalavojen kanssa ratkaisemaan kaksi erillistä mutta toisiinsa liittyvää ongelmaa: lavan jalat luovat tarvittavan maavaran trukin ja lavanoskin sisäänpääsyä varten , kun pesätulpat mahdollistavat jaloilla varustettujen tyhjien lavojen pinoamisen tiiviisti varastointi- ja palautuslogistiikkaan. Yhdessä ne mahdollistavat kevyet, hygieeniset ja tilaa säästävät lavajärjestelmät, joita käytetään laajalti elintarvikkeiden jalostuksessa, lääkkeissä, autojen osien toimituksessa ja vähittäiskaupassa.

Ilman lavan jalkoja tasainen levylava istuu suoraan lattialla ilman haarukan sisäänpääsyväliä – mikä tekee mekaanisesta käsittelystä mahdotonta. Ilman sisäkkäisiä tulppia jaloilla varustettuja lavoja ei voida pinota tehokkaasti, koska yhden lavan jalat istuvat alapuolella olevan lavan kannella sen sijaan, että ne lukittuvat toisiinsa, mikä tuhlaa merkittävästi varaston pystysuoraa tilaa. Molempien komponenttien ja niiden yhteistoiminnan ymmärtäminen on välttämätöntä jokaiselle, joka määrittelee tai käyttää modernia lavajärjestelmää.

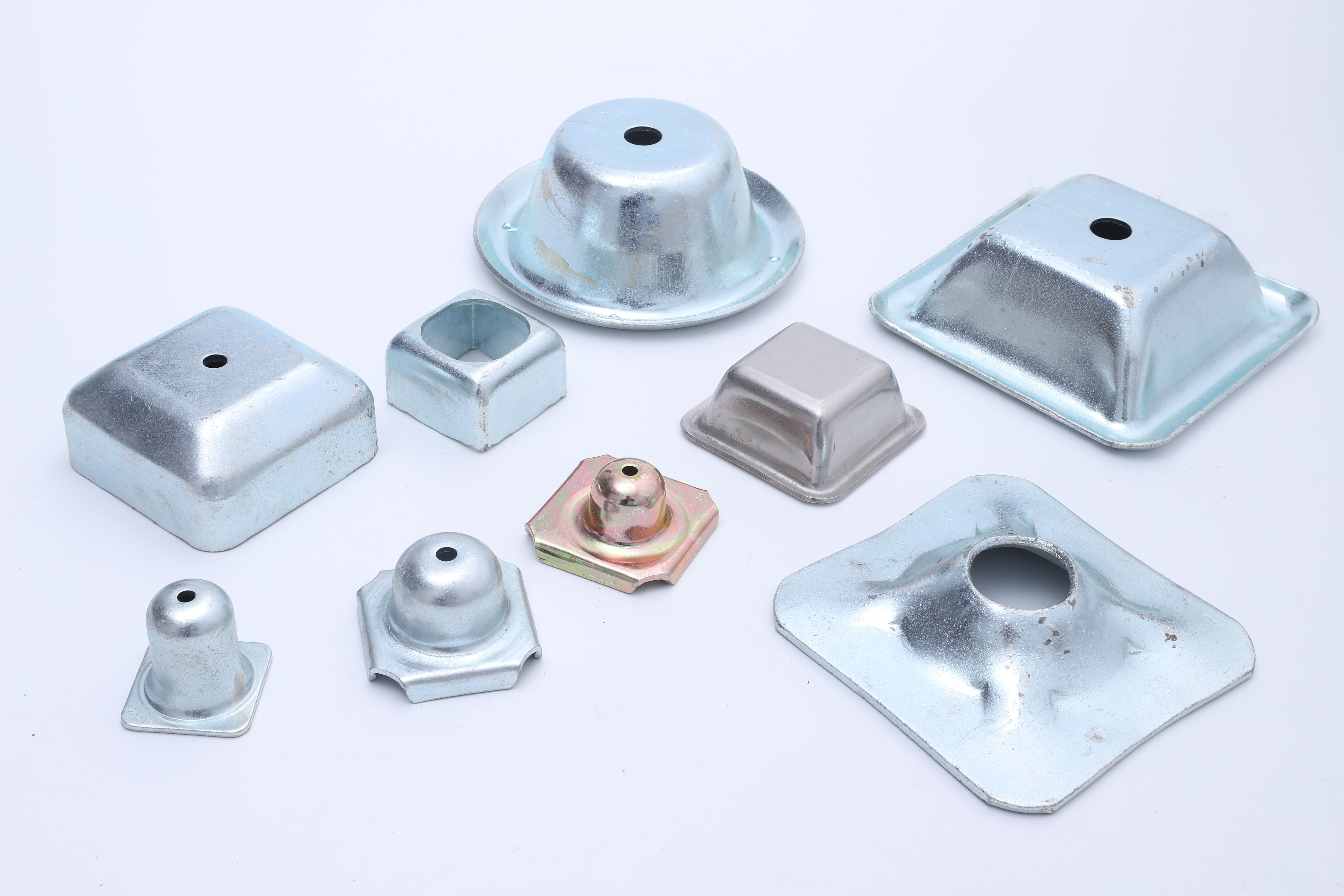

Mitä ovat kuormalavojen jalat ja miten ne toimivat?

Lavojen jalat – joita kutsutaan myös lavan jaloilla tai lavatuilla – ovat muotoiltuja muovisisäkkeitä, jotka sopivat valmiiksi muotoiltuihin aukkoihin arkkilavan tai litteän muovilavakannen kulmissa (ja joskus keskellä). Kun ne on asetettu paikalleen, ne työntyvät alaspäin lavan pinnasta, nostaen kannen maasta ja muodostaen raon, jonka avulla trukin piikit tai lavanoskin haarukat voivat liukua alla ja kytkeytyä kuormaan.

Vakiomitat ja haarukan välys

Lavojen jalkoja on saatavana eri korkeuksilla vastaamaan eri käsittelylaitteiden sisääntulovaatimuksia. Yleisimmät korkeudet ovat:

• 75 mm (3 tuumaa) — manuaalisille lavanostureille sopiva vähimmäiskorkeus useimmilla markkinoilla; tarjoaa riittävän haarukan välyksen tavallisille lavanoskin pyörille ja haarukan paksuudelle
• 100 mm (4 tuumaa) — yleisimmin käytetty korkeus; Yhteensopiva sekä vastapainotrukkien että lavanostureiden kanssa, mikä tarjoaa mukavan haarukan sisääntulomarginaalin
• 150 mm (6 tuumaa) — käytetään, kun vaaditaan ylimääräistä tilaa, kuten silloin, kun kuormalavan nosturin pyörien on ajettava epätasaisilla lattioilla tai kun automatisoidut ohjatut ajoneuvojärjestelmät (AGV) vaativat ylimääräistä anturiväliä

Lavojen jalat on tyypillisesti valmistettu korkeatiheyspolyeteenistä (HDPE) tai polypropeenista (PP), jotka molemmat tarjoavat hyvän iskunkestävyyden, kemiallisen kestävyyden ja noudattavat elintarvikekosketusmääräyksiä. Jalat napsahtavat tai painavat lavan aukkoihin ja ne on suunniteltu irrotettaviksi puhdistusta tai vaihtoa varten ilman työkaluja useimmissa järjestelmissä.

Kantavuus ja rakenteellinen rooli

Lavojen jalat eivät ole pelkkiä välikappaleita – ne ovat kantavia rakenneosia. Jalat siirtävät lavan ja sen lastin koko painon lattialle suhteellisen pienen kosketusjalanjäljen kautta, mikä tarkoittaa, että ne on suunniteltava jakamaan kuorma halkeilematta tai muodonmuutosta dynaamisissa ja staattisissa kuormitusolosuhteissa. Laadukkaat kuormalavan jalat on mitoitettu staattiset kuormat 1 000–2 000 kg neljän jalan sarjaa kohti , ja dynaamiset (kuljetuksen aikana) arviot ovat tyypillisesti alhaisempia – usein 500 kg - 1000 kg —trukkien kuljetuksen ja ajoneuvon kuljetuksen aikana kohdattujen isku- ja tärinäkuormien vuoksi.

Lavan jalkojen sisäinen geometria – tyypillisesti uurrettu tai ristikko eikä kiinteä – on suunniteltu maksimoimaan jäykkyys materiaaliyksikköä kohden, jolloin komponentti pysyy kevyenä säilyttäen samalla vaaditun kantavuuden. Vastaavan kapasiteetin kiinteät muovijalat olisivat huomattavasti raskaampia ja kalliimpia valmistaa.

Mitä neting-tulpat ovat ja miksi niitä tarvitaan?

Sisäkkäiset tulpat – joita joskus kutsutaan pinoamistulpiksi tai sisäkkäin estäviksi tulpiksi – ovat toissijaisia ​​muovisisäkkeitä, jotka sopivat lavan jalan aukon yläosaan (sama reikä, jonka jalka ottaa alhaalta) ja työntyy ylöspäin lavakannen pinnan yläpuolelle. Niiden tarkoitus on vastaanottaa suoraan päälle pinotun lavan jalkoja ohjaten ja paikantaa ylemmän lavan jalkoja siten, että pino on vakaa ja ylemmät lavat eivät yksinkertaisesti lepää alla olevan lavan kannen päällä.

Pesämekanismi selitetty

Kun tyhjiä lavoja pinotaan jaloilla ilman sisäkkäisiä tulppia, ylemmän lavan jalat lepäävät alemman lavan tasaisella kannella. Tämä tarkoittaa, että jokainen pinossa oleva lava lisää koko jalan korkeuden (esim. 100 mm) pinon kokonaiskorkeuteen. 10 lavan pino 100 mm jaloilla olisi noin 1100 mm korkea (yksi lavan korkeus plus yhdeksän ylimääräistä 100 mm:n jalkakorkeutta).

Kun sisäkkäiset tulpat on asennettu, ylemmän lavan jalat sijoittuvat alemman lavan kannen yläpuolelle ulottuviin pistorasian vastakkeisiin. Ylemmän lavan jalat uppoavat tehokkaasti alemman lavan aukkoalueelle, mikä pienentää kunkin pinotun lavan lisäämää lisäkorkeutta noin 25-40 mm koko jalkakorkeuden sijaan. Sama 10 lavan pino sisäkkäisillä tulpilla saattaa olla vain 500-600 mm korkea -Pinon korkeus pienenee lähes 50 %, mikä merkitsee suoraan varastotilan säästöä ja parempaa kuljetustehokkuutta tyhjien kuormalavojen palauttamisessa.

Sisäkkäisten tulppien vakauden edut

Tilatehokkuuden lisäksi sisäkkäiset tulpat parantavat pinon vakautta. Kun jalat asettuvat pistorasioihin, pinotut lavat ovat positiivisessa asennossa toistensa suhteen – ne eivät voi liukua sivusuunnassa ylittämättä jalan pistokkeessa olevaa mekaanista kosketusta. Tämä vähentää pinon romahtamisen riskiä tyhjien kuormalavojen käsittelyn ja kuljetuksen aikana, mikä on järkevä turvallisuusnäkökohta, kun 15–20 tyhjän lavan pinoja siirretään trukilla.

Tärkeimmät sovellukset eri toimialoilla

Lavojen jalkojen ja sisäkkäisten tulppien yhdistelmä tekee arkkilavajärjestelmistä käytännöllisiä useissa vaativissa teollisuusympäristöissä, joissa perinteisillä lohko- tai stringerillä on rajoituksia.

Elintarvikkeiden jalostus ja kylmäketju

Litteät muovilavat, joissa on irrotettavat jalat ja pistotulpat, ovat hallitsevia elintarvikkeiden jalostuslaitoksissa, koska niiden sileissä, suljetuissa kansipinnoissa ei ole rakoja bakteerisatamaan, mikä on kriittinen hygieniavaatimus. Jalat ja tulpat ovat yhtä puhdistettavia: irrotettavina ne voidaan irrottaa lavatasolta, pestä erikseen teollisissa astianpesukoneissa ja asentaa uudelleen. Elintarviketurvallisuusstandardien, kuten HACCP ja BRC, noudattaminen edellyttää tämän tason puhdistettavuutta kaikilta tuotteen kanssa kosketuksissa olevilta pinnoilta, mukaan lukien lavajärjestelmä.

Kylmävarastoissa muoviosat säilyttävät mekaaniset ominaisuutensa lämpötilassa alle -30°C , toisin kuin puulavat, jotka imevät kosteutta, jäätyvät ja voivat irrottaa sirpaleita tai saastuttaa tuotteen erittäin alhaisissa lämpötiloissa.

Lääke- ja terveydenhuollon logistiikka

GMP (Good Manufacturing Practice) -ympäristöt vaativat lavoja, jotka eivät vuoda hiukkasia, sirpaleita tai epäpuhtauksia ja joiden puhtaus voidaan validoida. Muoviset lavajärjestelmät jaloilla ja tulpilla täyttävät nämä vaatimukset. Jalkojen ja tulppien irrotettavuus mahdollistaa myös yksittäisten komponenttien vaihdon vaurioiden sattuessa, jolloin vältytään koko lavan vaihtamiselta.

Autojen osat ja valmistus

Autojen toimitusketjut käyttävät räätälöityjen kokoisia levykuormalavoja tarkasti sijoitetuilla jaloilla luomaan vakaat, toistettavat lastauspaikat komponenteille, jotka liikkuvat JIT (just-in-time) -valmistusprosessien läpi. Muovisten lavajalkojen yhtenäinen geometria mahdollistaa automaattisten käsittelyjärjestelmien – kuljettimien, automaattitrukkien, robottikeräilyasemien – liittämisen ladattujen kuormalavojen kanssa tunnetuissa, toistettavissa olevissa asennoissa ilman manuaalista säätöä.

Vähittäiskaupan jakelu ja sähköinen kaupankäynti

Suuren volyymin jakelukeskukset hyötyvät tyhjien kuormalavojen kompaktista sisäkkäisyydestä, joissa on tulpat asennettuina, mikä vähentää tyhjien lavojen varastoinnin ja palautuksen lattia- ja perävaunutilaa. Toiminnassa, joka hoitaa satoja kuormalavojen liikkeitä päivässä 40–50 %:n aleneminen tyhjien lavojen pinon korkeudessa, joka mahdollistaa sisäkkäisten tulppien ansiosta, voi vapauttaa merkittävää varaston lattiapinta-alaa ja vähentää tyhjien lavojen palautukseen vaadittavien perävaunukuormien määrää.

Lavojen jalat vs. sisäkkäiset tulpat: Rooleja ja teknisiä tietoja verrattu

Materiaalit ja vaatimustenmukaisuusnäkökohdat

Lavojen jalkojen ja sisäkkäisten tulppien materiaalispesifikaatiot eivät ole vain suorituskysymys – säännellyillä teollisuudenaloilla se on vaatimustenmukaisuusvaatimus, joka on dokumentoitava ja todennettavissa.

Elintarvikekontaktien noudattaminen

Elintarvikkeiden jalostuksessa käytettävien lavojen jalkojen ja tulppien on oltava valmistettu polymeereistä, jotka täyttävät elintarvikekosketusmääräykset. Euroopan unionissa tämä tarkoittaa noudattamista EU-asetus N:o 10/2011 elintarvikkeiden kanssa kosketuksiin joutuviin muovimateriaaleihin. Yhdysvalloissa noudattaminen FDA 21 CFR polymeerityyppiin sopiva. Toimittajien tulee pystyä toimittamaan vaatimustenmukaisuusvakuutuksen (DoC) asiakirjat jokaisesta käytetystä materiaalista.

Kemiallinen kestävyys

Sekä HDPE että PP kestävät hyvin monenlaisia puhdistuskemikaaleja, kuten emäksisiä pesuaineita, kohtalaisia happoja ja desinfiointiaineita, kuten laimeita hypokloriittiliuoksia. Jotkut erikoispuhdistusaineet – erityisesti korkeapitoisuudet liuottimet tai hapettavat aineet – voivat kuitenkin hajottaa tai haurauttaa näitä polymeerejä ajan myötä. Käyttäjien tulee varmistaa laitoksessaan käytettyjen tiettyjen puhdistusaineiden kemiallinen yhteensopivuus ennen kuin sitoutuvat kuormalavan jalan materiaalimäärittelyyn.

Värikoodaus toiminnan ohjaamiseen

Lavojen jalat ja pesätulpat toimitetaan usein tietyissä väreissä toiminnanhallinnan tukemiseksi. Värikoodauksen yleisiä sovelluksia ovat:

• Vyöhykkeiden erottelu — raaka-aine-, tuotanto- ja valmiiden tuotteiden vyöhykkeillä käytettyjen jalkojen eri värit estämään lavojen ristikontaminaation hygieniavalvottujen alueiden välillä
• Kantavuuden tunniste — väri, joka ilmaisee jalan nimelliskorkeuden tai kantavuuden, mikä vähentää komponenttien virheellisen käytön riskiä korkean kuormituksen sovelluksissa
• Allergeeni tai tuoteerottelu – allergeenia sisältäviä tuotteita käsittelevissä elintarvikelaitoksissa värikoodatut kuormalavojen komponentit auttavat valvomaan fyysisiä erotteluprotokollia
• Komponenttien näkyvyys – kirkkaanväriset jalat ja tulpat on helpompi paikantaa puhdistuksen ja uudelleenasennuksen aikana, mikä vähentää uudelleenasennusvirheiden riskiä pesun jälkeen

Operatiivinen työnkulku: kuinka jalkoja ja tulppia käytetään yhdessä

Käytännössä lavan jalat ja sisäkkäiset tulpat vaihdetaan lavan liikkuessa toimintajaksonsa läpi. Tämän työnkulun ymmärtäminen selventää, miksi molemmat komponentit ovat välttämättömiä ja kuinka järjestelmä toimii kokonaisuutena.

1. Lataus ja lähetys — Lavan jalat työnnetään lavan aukkoihin. Pesätulpat (jos asennettu) poistetaan ja säilytetään. Ladattu lava istuu jaloillaan ja haarukan välys alla, valmiina trukin tai lavanoskin käsittelyyn.
2. Varaston sisäinen siirto ja hyllytys — Jalkoinen lava liikkuu varaston läpi käsittelylaitteilla, sijoitetaan hyllylle tai lattialle ja pitää kuorman koko varastointiajan.
3. Toimitus asiakkaalle — Ladattu lava kuljetetaan ja toimitetaan. Asiakkaan tiloissa tavarat puretaan lavalta.
4. Palautuksen valmistelu — Tyhjien kuormalavojen jalat irrotetaan ja sisäkkäiset tulpat asetetaan paikoilleen (tai jalat jätetään sisään ja lavat asetetaan sisäkkäin, jos järjestelmä on suunniteltu tätä varten). Tyhjät lavat pinotaan tiiviisti palautusta varten.
5. Paluukuljetus ja varastointi — Sisäkkäiset tyhjät lavat vievät huomattavasti vähemmän perävaunu- ja varastotilaa, mikä pienentää palautuslogistiikkakustannuksia.
6. Puhdistus ja uudelleen käyttöönotto — Palautetut lavat, jalat ja tulpat pestään, tarkastetaan vaurioiden varalta ja kootaan uudelleen seuraavaa lähtevää jaksoa varten.

Tämä sykli osoittaa, että molemmat komponentit ovat olennaisia ​​tehokkaassa kuormalavojen hallintajärjestelmässä – kumpikaan ei ole valinnainen, jos järjestelmän tehokkuus- ja hygieniaedut halutaan saavuttaa.

Oikean lavan jalkojen ja sisäkkäisten tulppien valinta

Lavojen jalkojen ja pesätulppien oikea määrittely edellyttää useiden parametrien sovittamista käyttöympäristöön ja käsittelylaitteisiin. Tärkeimmät valintakriteerit ovat:

Jalkojen korkeus ja haarukan sisääntulovaatimukset

Mittaa laitoksessa käytettävien lavanoskien ja trukkien haarukan paksuus ja pyörän korkeus. Lavan jalan korkeuden on ylitettävä haarukan tai pyörän enimmäiskorkeus turvallisella marginaalilla – tyypillisesti vähintään 20-30 mm välys korkeimman komponentin yläpuolella, jonka täytyy kulkea lavan alta sisääntulon aikana. Liian lyhyiden jalkojen määrittäminen johtaa siihen, että haarukat likaavat lavan kannen sisääntulon aikana, aiheuttaen vaurioita ja käsittelyvaikeuksia.

Kuormaluokitus

Valittujen jalkojen staattisten ja dynaamisten kuormitusarvojen on ylitettävä suurin odotettu kuormalavan kuorma, mukaan lukien turvamarginaali. Useimmat toimittajat tarjoavat kuormitustietoja staattisista (kiinteä varastointi), dynaamisista (haarukkakuljetus) ja telineistä (keskitetty pistekuormaus haarukan piikkien kautta) olosuhteista – kaikki kolme on tarkistettava käyttötarkoitukseensa nähden.

Aukon yhteensopivuus

Lavojen jalat ja sisäkkäiset tulpat on suunniteltu tiettyjä lava-aukkojen mittoja ja profiileja varten. Ei ole olemassa universaalia standardia: yhden lavajärjestelmän jalat eivät välttämättä sovi toisen valmistajan lavan aukkoihin. Tarkista aina mittojen yhteensopivuus tietyn käytetyn lavatason kanssa ennen kuin tilaat komponentteja määränä.

Lämpötila-alue

Tarkista valitun polymeerin käyttölämpötila-alue. Tavalliset HDPE- ja PP-jalat sopivat lämpötiloihin noin -30 °C - 60 °C , joka kattaa useimmat kylmävarastointi- ja ympäristöjakelusovellukset. Korkean lämpötilan sovellukset (esim. pesun jälkeiset alueet tai lämmitetyt tuotantoalueet) voivat vaatia erikoismateriaaleja.

Yleisiä ongelmia ja niiden välttämistä

Lavojen jalat ja sisäkkäiset tulppajärjestelmät ovat luotettavia, kun ne on määritetty ja huollettu oikein, mutta useita yleisiä toimintaongelmia voi syntyä, jos avaintekijät jätetään huomiotta:

• Jalka halkeilee ylikuormituksen alaisena — Syynä on nimelliskuormituskapasiteetin ylittäminen, tyypillisesti kun raskaampia tuotteita lastataan kevyemmille painoille tarkoitettuun järjestelmään. Ratkaise päivittämällä jaloihin, joilla on korkeammat kuormitusluokat, tai jakamalla kuorma uudelleen muihin jalkojen asentoihin.
• Jalat eivät pysy kunnolla aukoissa — Tapahtuu, kun jalat kuluvat tai lavan aukot muuttuvat ajan myötä, mikä vähentää puristussovituksen kiinnittymistä. Tarkasta jalat ja aukot säännöllisesti; vaihda kuluneet osat nopeasti, jotta jalat eivät putoa käsittelyn aikana.
• Pesätulpat kadonneet toiminnan aikana — Lataamista varten irrotetut tulpat ovat usein väärässä paikassa. Ota käyttöön määritelty säilytyspaikka tulpille, kun niitä ei ole asennettu lavoille, ja sisällytä tulppavarasto rutiininomaisiin lavapoolin tarkastuksiin.
• Haurastumista kemiallisesta altistumisesta — HDPE:n tai PP:n kanssa yhteensopimattomien puhdistusaineiden käyttö aiheuttaa pinnan säröilyä ja mahdollisesti rakenteellisia vikoja. Tarkista puhdistuskemikaalien yhteensopivuus vuosittain, erityisesti kun tilojen puhdistusprotokollat ​​muuttuvat.
• Väärä jalan korkeus aiheuttaa haarukan likaantumisen — Yleisimmin tapahtuu, kun laitos vaihtaa käsittelylaitteita (esim. ottaa käyttöön uuden, suuremmilla pyörillä varustetun lavanoskin mallin) arvioimatta uudelleen jalan korkeusvaatimuksia. Tarkista jalan korkeustiedot aina, kun käsittelylaitteita vaihdetaan.
