Mitä etuja kuormalavojen jalat ja kiinnitystulpat tarjoavat varastointiin?

Lavojen jalat ja pesätulpat tuottaa mitattavia parannuksia varastotoimintoihin muuntamalla tasaiset arkkilavat täysin pinotettaviksi, trukkien kanssa yhteensopiviksi varastoyksiköiksi ja mahdollistamalla tyhjät lavat tiiviisti sisäkkäin palautuslogistiikkaa varten. Yhdessä nämä kaksi komponenttia korjaavat kaksi suurinta tehottomuutta lavojen hallinnassa: hukkaan menevää pystysuoraa varastotilaa lavoja lastattaessa ja hukkaan lattia- ja kuljetustilaa lavojen ollessa tyhjiä. Laitokset, jotka käyttävät lavajalkoja yhteensopivilla sisäkkäistulpilla, raportoivat jatkuvasti 30–50 % parannuksia tyhjien lavojen varastointitiheyteen ja merkittävästi alenemat käsittelyajat, lattiavauriot ja kuormalavojen kokonaiselinkaarikustannukset.

Lavojen jalkojen ja sisäkkäisten tulppien ymmärtäminen: mitä ne ovat

Ennen kuin tarkastellaan niiden etuja, kannattaa selvittää, mitä kukin komponentti tekee ja miten ne toimivat yhdessä järjestelmänä.

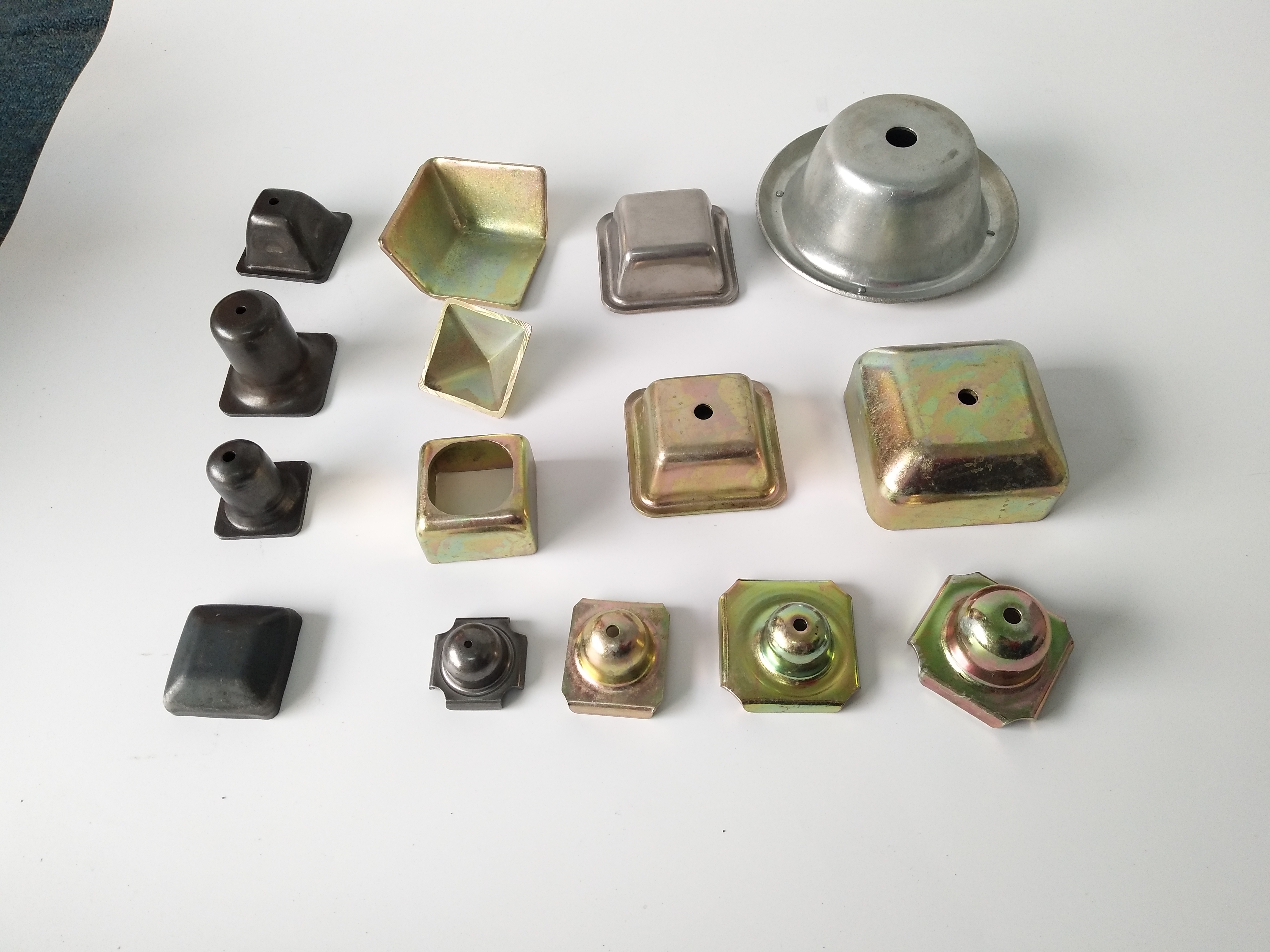

Lavojen jalat

Lavojen jalat ovat rakenteellisia tukia – jotka on tyypillisesti valmistettu teräksestä, galvanoidusta metallista tai kestävästä muovista –, jotka on kiinnitetty tasaisen levylavan alasivuille (ja joskus keskelle). Ne palvelevat kahta päätehtävää: nostavat lavan kannen haarukan sisääntulovälin luomiseksi, joka tarvitaan trukkien ja lavanoskien toimintaan, ja kantavat lavan ja sen sisällön täyden staattisen ja dynaamisen kuorman. Vakiojalkojen korkeus vaihtelee 100 mm - 150 mm , kuormitusluokitukset alkaen 1000-3000 kg per lava riippuen materiaalista ja geometriasta.

Sisäkkäiset pistokkeet

Sisäkkäiset tulpat (kutsutaan myös pinoamistulpiksi tai pistotulpiksi) ovat irrotettavia osia – jotka on tyypillisesti valettu korkeatiheyspolyeteenistä (HDPE) tai polypropeenista –, jotka asettuvat putkimaisten tai laatikkomaisten lavan jalkojen onttoon sisäosaan. Kun pistokkeet asetetaan, kunkin jalan yläosasta tulee upotettu pistorasia. Päälle asetettu tyhjä lava kiinnittyy jalkansa näihin hylsyihin ja asettaa ylemmän lavan turvallisesti alemman sisään. Tämä sisäkkäinen toiminta vähentää dramaattisesti tyhjien kuormalavojen pinottua korkeutta ja estää sivuttaisliikkeen varastoinnin ja kuljetuksen aikana.

Molemmat komponentit toimivat integroituna järjestelmänä: lavan jalat määrittävät rakenteellisen alustan kuormitettua käyttöä varten, ja sisäkkäiset tulpat muuttavat saman alustan tehokkaaksi, kompaktiksi palautuspinoksi tyhjänä.

Tilatehokkuus: Tyhjien kuormalavojen varastointitiheyden maksimointi

Tyhjien lavojen hallinta on piilevä kustannus useimmissa varastotoiminnoissa. Kun tyhjät lavat pinotaan ilman sisäkkäistä järjestelmää, jokaisen lavan koko jalkakorkeus kasvaa pinoon – eli 150 mm jalan korkeus kerrottuna 10 lavan kesken tuottaa pinon. 1,5 metriä pitkä yksin jaloista , ennen kuin kannen paksuus otetaan huomioon. Tiloissa, joissa on vakiona 6–8 metrin vapaakorkeus, tämä rajoittaa tyhjien kuormalavojen pinot 8–12 yksikköön ennen kuin turvalliset pinoamisrajat tai hyllystörajoitukset saavutetaan.

Kun sisäkkäiset tulpat ovat kytkettyinä, jokainen tyhjä lava putoaa alla olevaan, mikä pienentää lavaa kohden lisäkorkeutta 30-50 mm (paljas kannen paksuus sisäkkäisen jalan yläpuolella). Sama 6 metrin vapaa korkeus, johon mahtui 12 sisäkkäistä lavaa, mahtuu nyt 40-60 sisäkkäistä lavaa — Varastointitiheyden parannus yli 300 % pystysuorassa tilankäytössä.

Käytännössä tämä tarkoittaa, että laitos, joka tarvitsi aiemmin neljä lattiapaikkaa 40 tyhjän kuormalavan varastointiin, voi yhdistää ne yhdeksi paikaksi – vapauttaen kolme lattiapaikkaa ladattujen tavaroiden tuottavaan varastointiin.

Kuljetustehokkuus: Palautuslogistiikan kustannusten alentaminen

Yrityksille, jotka harjoittavat kuormalavojen altaita tai hoitavat tyhjien lavojen palautusta jakelukeskusten ja toimittajien välillä, tyhjien lavojen kuljetuskustannukset ovat merkittävä toimintakulu. Sisäkkäisten tulppien mahdollistama sisäkkäisyysominaisuus vähentää suoraan tyhjien kuormalavojen palauttamiseen tarvittavien ajoneuvokuormien määrää.

Tavalliseen 13,6 metrin perävaunuun, jonka sisäinen kuormakorkeus on 2,7 metriä, mahtuu noin:

• Ilman pesiä: 8–10 lavaa korkealla pinoasentoa kohden, jalan kannella puristusriski ja ajoneuvon korkeus rajoittavat – noin 200–250 lavaa per perävaunukuorma.
• Sisäkkäisten tulppien ollessa kytkettynä: 30–40 lavaa pinoa kohti samalla ajoneuvon korkeudella – mahdollisesti 700–1000 lavaa per perävaunukuorma , riippuen lavan jalanjäljestä ja ajoneuvon kokoonpanosta.

Tämä 3–4-kertainen kuljetustiheyden parannus voi vähentää tyhjien lavojen paluumatkoja vastaavalla kertoimella, mikä säästää merkittävästi polttoainetta, ajoaikaa, ajoneuvon kulumista ja CO₂-päästöjä palautettua lavaa kohden.

Rakennetuki: Kuinka kuormalavojen jalat parantavat kuorman vakautta

Tyhjien kuormalavojen säilytysetujen lisäksi lavojen jalat parantavat olennaisesti tasaisten lavojen rakenteellista suorituskykyä aktiivisessa käytössä.

Yhdenmukainen haarukan sisääntulovara

Tasaisille lavoille, joissa ei ole jalkoja, ei pääse käsiksi tavallisilla trukkeilla tai lavanostureilla ilman lisänostolaitteita. Lavan jalat – kun ne on valmistettu tasaisin mittatoleranssein – tarjoavat luotettavat haarukan sisääntuloraot, jotka pysyvät vakaina koko lavan käyttöiän ajan. Jalkojen korkeuden on säilytettävä vähimmäisvara 100 mm lavatukkien yhteensopivuuden vuoksi ja ihannetapauksessa 120–150 mm trukkien käyttöön lattioissa, joissa on pieniä pinnan epätasaisuuksia. Metallijalat säilyttävät nämä mitat ilman puristusvirumista, joka vaikuttaa muovilohkovaihtoehtoihin jatkuvassa kuormituksessa.

Pistekuorman jakautuminen

Kun ladattu lava on suoraan varaston lattialla, koko kuorma jakautuu lavakannen kosketusalueelle lattian kanssa. Lavojen jalat keskittävät tämän kuorman kolmeen tai neljään määriteltyyn kosketuspisteeseen, joissa on suurempi yksittäinen jalanjälki, mikä paradoksaalisesti parantaa kuorman jakautumista hyllyjärjestelmille ja lattiapinnoille. Telineessä tämä mahdollistaa sen, että lava istuu oikein palkkien varassa ilman, että kannen taipuma vaikuttaa kuorman vakauteen.

Parempi ilmankierto kuormituksen alaisena

Lavan jalkojen luoma rako lattian ja lavakannen väliin mahdollistaa ilman kierron vapaasti varastoitujen tavaroiden alla. Tämä on erityisen arvokasta kylmävarastoissa ja kylmävarastoissa, joissa tarvitaan ilmavirtaa lavojen alla tasaisen tuotteen lämpötilan ylläpitämiseksi koko lavan korkeudella. Ulkovarastoissa rako vähentää myös kosteuden kertymistä hygroskooppisia tavaroita varastoivien kuormalavojen alle.

Turvallisuusedut varastohenkilöstölle ja -laitteille

Sekä lavan jalat että sisäkkäiset tulpat edistävät suoraan turvallisempaa varastoympäristöä useilla tavoilla.

• Vakaa kuormattujen lavojen pinoaminen: Metalliset kuormalavojen jalat tukevat kuormattujen kuormalavojen turvallista monitasoista pinoamista siellä, missä hyllyt eivät ole käytettävissä. Hyvin suunnitellut jalat tarjoavat vakaan tukipinnan yläpuolella olevalle kuormalavolle, mikä estää ladatun pinon romahtamisen – mikä on suurin syy vakaviin varastovammoihin.
• Tyhjien kuormalavojen liukumisen ja kaatumisen estäminen: Ilman sisäkkäisiä tulppia pinotut tyhjät lavat ovat alttiita sivuttaisliukumiselle, etenkin jos trukin ilmapesu tai tärinä häiritsee niitä. Sisäkkäiset tulpat lukitsevat jokaisen lavan paikoilleen estäen tyhjien lavapinojen hallitsemattoman romahtamisen, mikä voi vahingoittaa lähellä olevia henkilöitä.
• Pienempi manuaalisen käsittelyn riski: Kompakteja sisäkkäisiä tyhjiä lavapinoja on helpompi hallita trukilla. Tyhjien kuormalavojen levittäminen moniin pieniin pinoihin – kuten tapahtuu ilman sisäkkäitä – vaatii enemmän yksittäisiä trukkien liikkeitä ruuhkaisilla alueilla, mikä lisää törmäysriskiä.
• Tasainen kuormalavojen kiinnitys: Mittaltaan vakaat metallijalat varmistavat, että trukit tarttuvat kuormalavoihin luotettavasti joka kerta, mikä vähentää osittaisen kiinnittymisen riskiä, joka voi aiheuttaa kuormien kaatumisen noston aikana.

Lattian suojaus ja pienemmät huoltokustannukset

Varaston lattiapinnat – tyypillisesti tiivistetty tai epoksipinnoitettu betoni – edustavat merkittävää pääomasijoitusta ja ovat kalliita korjata. Sekä kuormalavan jalat että sisäkkäiset tulpat suojaavat lattiaa toisiaan täydentävästi.

Metalliset lavan jalat, joissa on kumi- tai HDPE-pohjatyynyt, jakavat ladatun lavan painon määritellylle kosketuspinnalle vähentäen lattiapintaan kohdistuvaa pistepainetta. 1 000 kg:n kuorma lavalla, jossa on neljä jalkaa, joiden jokaisen pohjapinta-ala on 150 cm², aiheuttaa noin paineen 1,7 kg/cm² — hyvin standardi teollisuusbetonilattioiden toleranssin sisällä 3-5 kg/cm² . Ilman jalkoja tasainen lava keskittää kuorman epätasaisesti kannen reunoja pitkin, mikä voi ajan myötä murskata tiivistetyt lattiapinnat.

Pesätulpat suojaavat lattioita epäsuorasti vähentämällä sitä, kuinka monta kertaa tyhjiä lavoja siirretään lattiapinnan poikki. Jokainen tarpeeton haarukkatrukin matka tyhjällä lavalla – joka johtuu huonosti hoidetuista tyhjistä lavapinoista – sisältää pyörän kosketuksia, kääntymistä ja kuorman alaslaskutapahtumia, jotka keräävät lattian kulumista. Vähemmän matkaa tarkoittaa vähemmän lattian kulumista ja pidempään pinnoitusjaksojen välillä.

Toiminnan joustavuus: Mukautuva useisiin varastokokoonpanoihin

Yksi lavajalkojen ja pistotulppajärjestelmän käytännön eduista on sen soveltuvuus erilaisiin varastokokoonpanoihin ja toimintatiloihin.

Hygienian ja vaatimustenmukaisuuden edut

Elintarvikkeiden, juomien, lääkkeiden ja terveydenhuollon varastoinnissa hygieeninen kuormalavojen suunnittelu on pikemminkin sääntely- ja laadunvarmistusvaatimus kuin etusija. Lavojen jalat ja pesätulpat edistävät hygienian noudattamista useilla tavoilla:

• Ei-huokoiset metallijalat eivät ime kosteutta, bakteereja tai kontaminaatiota puisten lavapalettien tapaan, mikä tukee HACCP-yhteensopivuutta ja GMP-yhteensopivia varastoympäristöjä.
• Korkeus lattiatason yläpuolelle mahdollistaa puhdistuslaitteiden pääsyn kuormalavojen alle pesujaksojen aikana, mikä estää vuotaneen tuotteen, pölyn ja tuholaisten kerääntymisen kuormalavojen kosketusalueille.
• HDPE-pesätulpat Ne on valmistettu elintarviketurvallisesta, myrkyttömästä polymeeristä ja ne voidaan poistaa, puhdistaa ja asettaa uudelleen - eliminoi kontaminaatioriskin, joka liittyy pysyvästi upotettuihin puupalikkasisäkkeisiin, jotka imevät kemiallista ja biologista materiaalia ajan myötä.
• Ei sirpaleiden tai sirpaleiden riskiä — metallijalat ja muovitulpat eivät synnytä kuitujäänteitä, jotka voisivat saastuttaa samalla alueella varastoituja avoimen prosessin elintarvikkeita tai lääketuotteita.

Kokonaisomistuskustannukset: Järjestelmän taloudellinen peruste

Lavojen jalkojen ja sisäkkäisten tulppien yhdistelmä tuottaa taloudellisia etuja useissa kustannusluokissa samanaikaisesti, mikä tekee liiketoimintaperusteesta vakuuttavan, vaikka komponenttien alkukustannukset ylittävät yksinkertaisemmat vaihtoehdot.

Alennettu kuormalavojen vaihtotiheys

Metalliset lavan jalat teräs- tai alumiinilevylavalla on tyypillinen käyttöikä 10-20 vuotta normaaleissa varastoolosuhteissa. Yksittäiset sisätulpat – eniten kuluva komponentti – voidaan vaihtaa itsenäisesti vaurioituessaan romuttamatta koko lavaa murto-osalla lavan kokonaiskustannuksista. Tämä modulaarinen korjattavuus vähentää dramaattisesti lavakaluston omistamisen vuosittaisia ​​pääomakustannuksia.

Vähennetty työvoimaa tyhjien kuormalavojen hallinnassa

Tyhjien kuormalavojen yhdistäminen kompakteiksi sisäkkäisiksi pinoiksi vähentää trukin liikkeiden määrää tyhjien kuormalavojen varaston hallintaan. Laitoksen käsittelyssä 500 tyhjää lavaa päivässä , keskimääräisen liikkeiden määrän vähentäminen lavaa kohti 3:sta 1,5:een paremman sisäkkäis- ja pinonhallinnan avulla voisi säästää 750 trukin liikettä päivittäin — Tämä merkitsee merkittäviä suoria työvoimakustannussäästöjä ja tuottavuuden paranemista.

Palautettu lattiapinta-alan arvo

Suurilla jakelumarkkinoilla varastopinta-ala on arvostettu 80–200 puntaa neliömetriltä vuodessa (vaihtelee huomattavasti sijainnin ja teknisen erittelyn mukaan). Jokainen lattiapaikka, joka vapautuu tehokkaammasta tyhjien kuormalavojen varastoinnista sisäkkäin, edustaa mitattavissa olevaa tulomahdollisuutta – joko tuottavan lisävarastoinnin tai laitoksen laajennuskustannusten välttämisen kautta.

Kestävän kehityksen edut: Ympäristövaikutusten vähentäminen

The pesätulppa ja lavan jalat järjestelmä tukee kestävän kehityksen tavoitteita, jotka ovat yhä tärkeämpiä yritysten ympäristöstrategioissa ja toimitusketjun hiiliraportoinnissa:

• Vähemmän meno-paluumatkoja: Tyhjien lavojen kuljetustiheyden 3–4-kertainen parantuminen tarkoittaa suhteellisesti vähemmän ajoneuvomatkoja, mikä vähentää polttoaineen kulutusta ja kuljetuksen CO₂-päästöjä palautettua lavaa kohden.
• Pidempi lavan käyttöikä: Lavojen vaihtotiheyden vähentäminen vähentää upotettua hiiltä, joka liittyy uusien kuormalavojen valmistukseen ja vanhojen hävittämiseen koko kaluston elinkaaren ajan.
• Kierrätettävät materiaalit: Teräslavan jalat ja HDPE-pesätulpat ovat molemmat erittäin kierrätettäviä käyttöiän lopussa – terästä, jonka globaali kierrätysaste ylittää 85 % ja HDPE hyväksytään teollisten muovien kierrätysvirroissa.
• Puulavajätteen eliminointi: Pesätulpilla varustetut metallilavajärjestelmät välttävät toistuvan puujätteen, joka liittyy puisiin kuormalavoihin, jotka on korjattava tai hävitettävä, kun lohkot halkeavat, mätänevät tai tulevat tuholaisista.

Oikean lavan jalkojen ja sisäkkäisten tulppien yhdistelmän valitseminen

Tämän järjestelmän hyötyjen maksimointi edellyttää molempien komponenttien spesifikaatioiden sovittamista varastotoiminnan erityisvaatimuksiin. Tärkeimmät valintakriteerit ovat:

1. Jalkojen materiaali ja viimeistely: Galvanoitu teräs yleiseen ja ulkokäyttöön; ruostumaton teräs Grade 304 tai 316 elintarvike-, lääke- ja hygieniaympäristöihin; jauhemaalattua pehmeää terästä vain kuivaan sisävarastointiin.
2. Jalkojen korkeus: Vähintään 100 mm lavanoskin pääsyyn; 120–150 mm trukkeihin ja telinejärjestelmiin, joissa on palkkien toleranssivaatimukset. Korkeammat jalat tarjoavat syvemmän sisäkkäisyyden ja paremman tyhjien kuormalavojen pinon vakauden.
3. Jalkojen lukumäärä lavaa kohden: Kolmen jalan kokoonpanot (kaksi toisessa päässä, yksi keskellä toisessa) ovat vakiona useimmille tasateräisille kuormalavoille; neljän kulman kokoonpanot maksimoivat vakauden epäsymmetriselle tai pistekuormattavalle lastille.
4. Kiinnitystulpan materiaali: HDPE-liittimet yleiseen käyttöön; elintarvikelaatuiset HDPE- tai ruostumattomasta teräksestä valmistetut sisäosat hygieenisiin ympäristöihin. Varmista, että pistokkeen ulkohalkaisija vastaa tarkasti jalan profiilin sisähalkaisijaa, jotta vältetään löysä kiinnittyminen.
5. Pesäsyvyys: Tiivistyssuhteen määrää se syvyys, johon ylemmän lavan jalat tarttuvat alemman lavan tulppaan. Suurempi sisäkkäisyyssyvyys (saavutetaan korkeammilla jaloilla ja syvemmillä tulpilla) tuottaa suuremman pinoamistiheyden tyhjille kuormalavoille.
6. Kuormaluokitus yhteensopivuus: Varmista, että jalan staattinen kuormitus kattaa suurimman odotetun kuormalavakuorman sopivalla turvakertoimella – tyypillisesti vähimmäisturvakerroin 2:1 nimelliskapasiteetilla on suositeltavaa dynaamisissa varastoympäristöissä.
